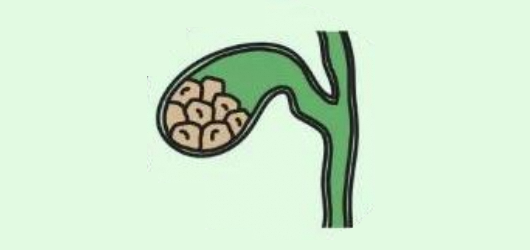

胆结石
又称胆石症，是指胆道系统包括胆囊或胆管内发生结石的疾病。结石可刺激胆囊黏膜，不仅可引起胆囊的慢性炎症，还可以引起继发感染，长期刺激有可能导致胆道系统恶性病变，甚至癌变。
中国胆结石患病率约6%-10%，老年人的发病率高达40%
其中需胆囊切除手术的患者有15-20%伴有肝外胆管结石术中
需要胆道镜取石治疗
每年新增病例约500万例，呈逐年上升趋势
女性为高危人群：女性患病率约为男性的2-3倍，且随年 龄增长风险上升，40岁以上人群患病率显著增加。
家族史人群预警：胆结石家族史的患者发生胆结石并发症的风险几乎是没有家族史患者的2倍。
发病高危因素：饮食结构、代谢异常、肥胖和遗传。
胆结石治疗选择依据分为有症状患者与无症状患者，手术治疗仍是有症状患者的首选。
胆结石手术的革新
精准、微创、低风险是手术治疗的关键！

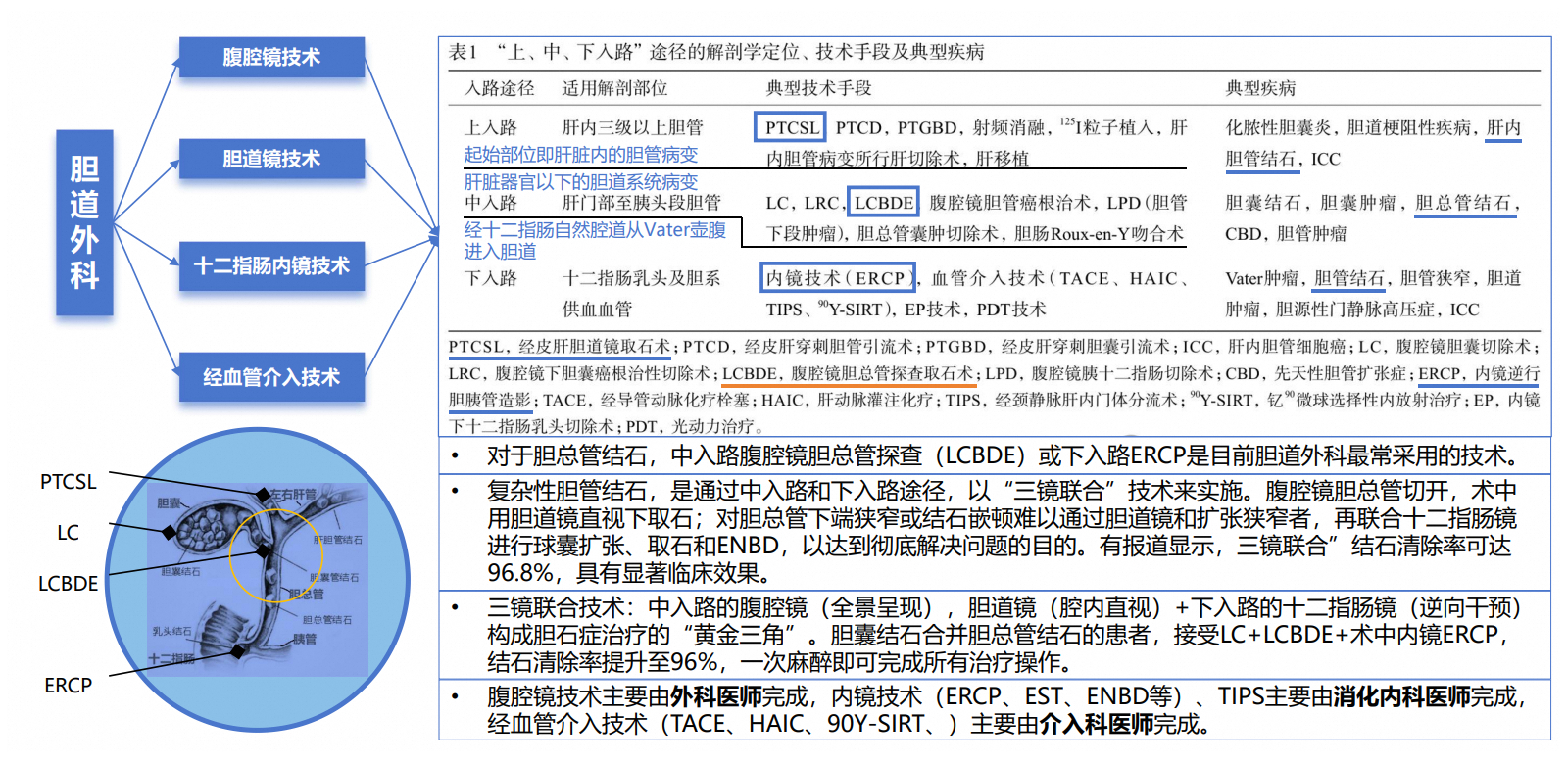

胆道镜的临床应用
胆道镜具有诊断和治疗的双重功能，具有诊断确定性更高、一次性解决率更优、并发症控制更出色的总拥有成本（TCO）的优势。
01
胆结石
胆结石的诊断和治疗
术后复查与残余结石处理
02
胆管狭窄
胆管狭窄探查与干预
03
胆道肿瘤
胆道良、恶性肿瘤的诊断和治疗
胆道镜的临床应用
术中取石治疗
腹腔镜胆囊切除术中或开腹手术中肝内外胆管取石治疗。
术后残余结石处理
胆结石术后经胆道引流管窦道取残余结石。
良性肿瘤治疗
胆道良性肿瘤的治疗。
传统单通道产品局限性大
单通道设计，术中易“手忙脚乱”

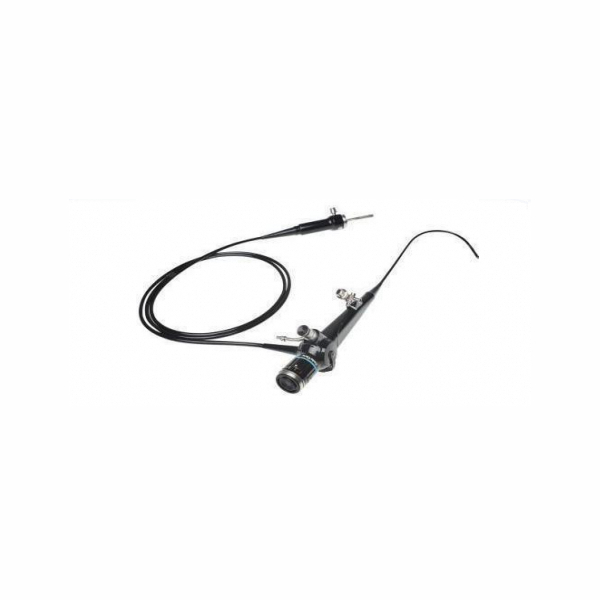

传统胆道镜结构
• 单通道设计限制了手术中多任务并行处理的能力，影响手术效率；
• 斜入式器械通道放置阻力大，易造成器械损坏。
影响效率
胆道内环境浑浊，单通道电子胆道镜在使用时无法兼顾多项操作，术中必须在”冲水“”吸引“和”操作“三者之间频繁切换。功能单一导致手术时间显著延长，影响操作流畅度与效率。
影响效果
医生在术中反复切换器械中易增加了操作失误和胆管损伤的风险，影响手术效果。同时兼顾多个操作维度，学习曲线长。
设计局限：功能互斥
传统单通道产品局限性大
复杂情况无法应对
单通道本质是“顺序逻辑”，而胆道疾病常需“并行处理”。面对巨大结石、多发结石等复杂情况，处理能力有限；
四向导丝的操控依赖双手协同，术者需分配更多精力协调动作，导致诊疗时长相应延长。
无法进行多任务处理
复杂结石单次清除效率较低，易导致重复操作和追加检查，增加医院医疗 支出和患者检查成本。
单次诊疗完成度低
遇胆管狭窄或二级分支结石，单通道镜难通过；冲吸不同步致视野差、易伤胆道；细小结石易漏网难套取。
管径规格单一，操作受限
传统单通道产品局限性大
手术成本困境，束缚临床选择
采购与维护成本高
进口复用胆道镜采购价格及单次维修费用高、维修周期长，出现损坏直接影响科室手术排期。
使用成本高
一次性胆道镜单次使用成本高达千元，对于年手术量数百台的科室来说年耗材支出高，在医保控费大环境下直接影响科室效益。
手术周转效率低
单台手术时间长，占用手术室与麻醉资源，限制科室单日手术台次， 床位周转慢，科室诊疗容量难以提升。
供应链与政策适配性差
进口设备供应链不稳定，且不符合国家高端医疗设备国产化的政策
导向，影响医院设备采购。

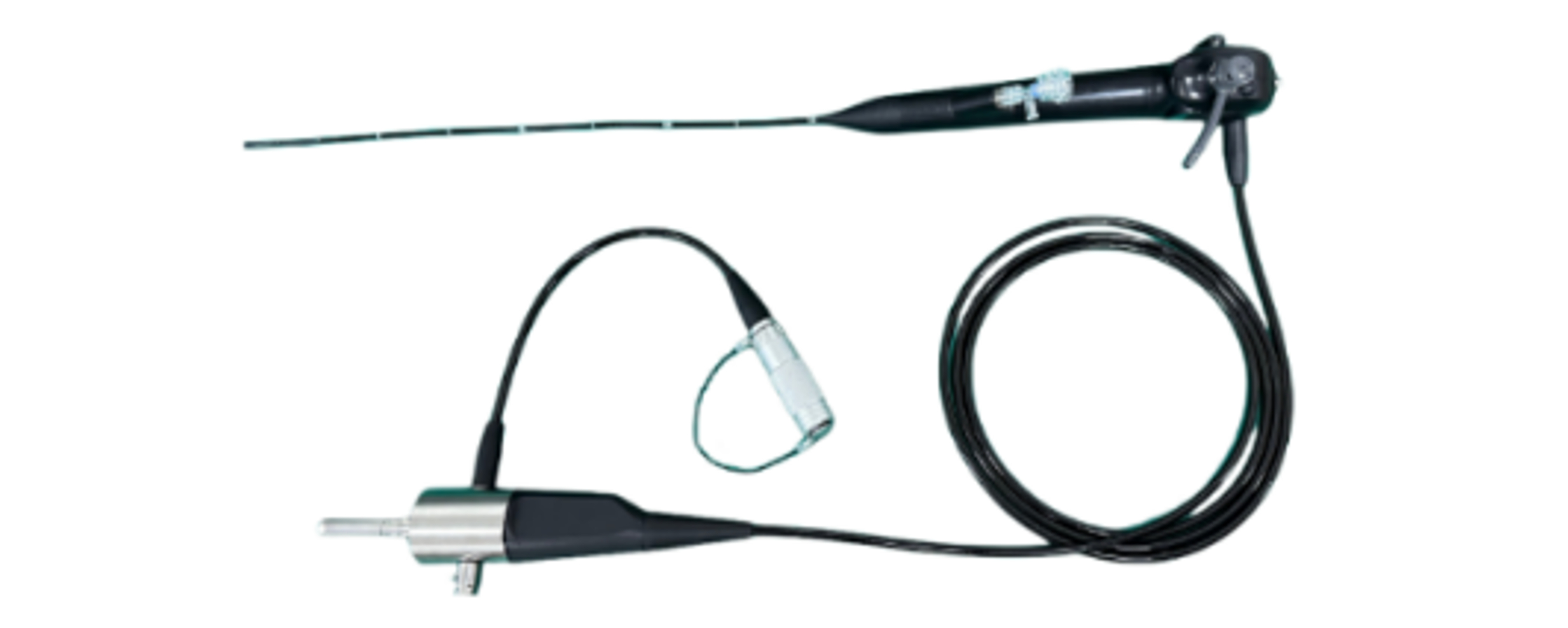

圆道®复用性双管三通道电子胆道镜
高效·便捷·低风险·为临床医生解决手术痛点
|
产品型号 |
ECH-FD I |
ECH-FD II |
|
消毒兼容性 |
兼容低温等离子消毒 |
|
|
适用场景 |
适用肝内胆管碎石/取石治疗 |
适用肝外胆管碎石/取石治疗 |
|
视场角 |
120°-160°（无环境差异） |
|
|
景深 |
3-100mm |
|
|
照明方式 |
光纤导光束+YEP-I集成冷光源 |
|
|
图像质量 |
高分辨率（无摩尔纹） |
|
|
先端部外径 |
3.3mm（9.9Fr） |
4.8mm（14.4Fr） |
|
主软管外径 |
3.3mm（9.9Fr） |
4.9mm（14.7Fr） |
|
器械通道 |
1.15mm（3.5Fr） |
2.0mm（6.0Fr） |
|
冲水通道 |
0.5mm（1.5Fr） |
0.7mm（2.1Fr） |
NO.1 :双管三通道设计；
NO.1 :“直入式”器械通道，方便插入，易于操作；
NO.1 :专用冲水通道，冲洗方便无阻力；
NO.1 :食指托竖立式手柄，手指操作舒适；

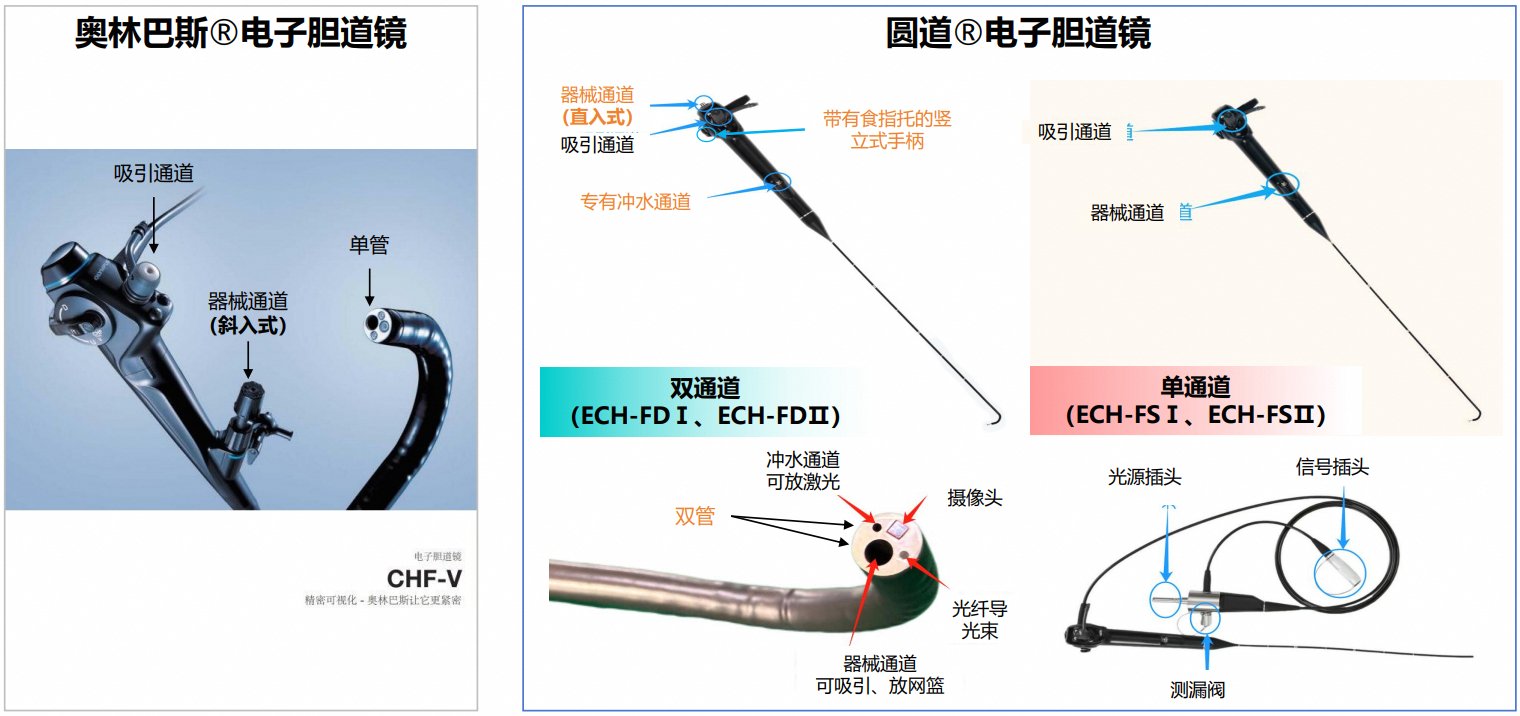

圆道®电子胆道镜对比
圆道®电子胆道镜性能参数对比
|
对比维度 |
参数项 |
无锡圆道 |
同类产品① |
同类产品② |
|
|
基础设计 与核心功能 |
产品型号 |
ECH-FD I |
ECH-FD II |
CHF-TYPE-V |
EO-270F |
|
通道类型 |
双管三通道（独立器械+冲水+吸引） |
单通道 |
单通道 |
||
|
复用性 |
复用型 |
复用型 |
复用型 |
||
|
消毒兼容性 |
过氧化氢低温等离子消毒 |
支持高温高压灭菌 |
支持高温高压灭菌 |
||
|
适用场景 |
适用肝内胆管碎石/取石治疗 |
适用肝外胆管碎石/取石治疗 |
常规经皮胆道手术 |
深部胆管操作、常规治疗 |
|
|
光学性能 |
视场角 |
120°-160°（无环境差异） |
120° |
120° |
|
|
视野清晰度 |
持续清晰（同步冲水+吸引） |
因分步操作，每手术需中断多次进行冲洗 |
因分步操作，每手术需中断多次进行冲洗 |
||
|
景深 |
3-100mm |
3-50mm |
3-50mm |
||
|
照明方式 |
光纤导光束+YEP-I集成冷光源 |
冷光源（需单独搭配处理器） |
冷光源（需单独搭配） |
||
|
图像质量 |
高分辨率（无摩尔纹） |
彩色CCD（无摩尔纹） |
超小型CCD（无摩尔纹） |
||
|
尺寸参数 |
先端部外径 |
3.3mm（9.9Fr） |
4.8mm（14.4Fr） |
4.9mm |
5.1mm |
|
主软管外径 |
3.3mm（9.9Fr） |
4.9mm（14.7Fr） |
5.2mm |
≈5.1mm |
|
|
器械通道内径 |
1.15mm（3.5Fr） |
2.0mm（6.0Fr） |
2.0mm |
2.2mm |
|
|
工作长度 |
400mm |
380mm |
450mm |
||
|
操作性能 |
手柄设计 |
竖立式+食指托（单手四向操控） |
双手操控（常规设计） |
双手操控（常规设计） |
|
|
弯角范围（上/下） |
≥160°/130°（默认） |
160°/130° |
180°/130° |
||
|
同步功能支持 |
支持（碎石+冲水+吸引） |
不支持（需插拔切换） |
不支持（需插拔切换） |
||
|
插入管灵活性 |
适配胆管解剖（柔软度适中） |
常规柔软度 |
软中带硬（头端软/根部硬） |
||
|
安全性能 |
防电击等级 |
BF型 |
BF型（默认） |
BF型（默认） |
|
|
进液防护等级 |
IPX7 |
IPX7（默认） |
IPX7（默认） |
||
|
胆管壁损伤风险 |
低（细管径+实时吸引） |
中 |
中 |
||
|
配套设备 |
图像处理器 |
YEP-I（集成图像处理+冷光源） |
VISERA Pro/EXERA系列（单独采购） |
需单独适配（无专用） |
|
|
辅助耗材兼容性 |
自有3款多规格一次性耗材 |
品牌专用耗材 |
品牌专用耗材 |
||
全国首创核心结构优势
· 三步并行 ·
碎石/取石、冲水、吸引同步并行操作，无需反复插拔切换器械，手术流程无中断
· 视野清晰 ·
同步持续冲吸，全程清晰，无视野模糊中断问题，拍照摄像功能齐全
· 直入式设计 ·
直入式通道器械置入阻力小，操作顺滑，降低镜体与器械损耗
临床获益
提升术中操作连贯性，手术时间缩短50%+，显著减轻术者疲劳度；全程清晰视野，提升操作精准度；固定式碎石（网篮控制住结石再碎石）避免盲目操作，减少手术失误
患者获益
缩短器械在胆管内停留时间，减少胆管壁损伤、出血风险，降低并发症发生率；单次结石清除率提升，避免残余结石与二次手术，术后恢复快，住院时间短
科室获益
单台手术时长缩短，增加单日手术台次，加快床位周转，提升科室运营效率和成本回收效率；清晰的拍照录像功能，能更好完善证据链，使其更容易通过质控审核、病例复盘与第三方评估，降低风险

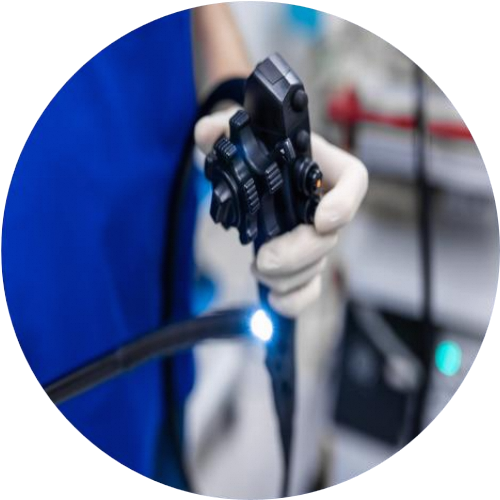

符合人体工学的“竖立式手柄”设计
独创竖立式手柄 + 食指托支撑设计，四向弯角操控、吸引、冲水等核心功能均可单手完成
临床获益
单通道胆道镜双手协同操作难题，操 作更灵活；长时间手术指尖不酸胀、肌肉不劳损， 提升手术舒适度；操作更灵活，手术安全性更高； 一次培训即可熟练操作，快速掌握核心技巧
科室获益
学习效率提升，医生可快速上手开展手术，缩短医生培养路径
全场景适配的管径配置
覆盖肝内胆管结石/肝外胆管结石诊疗场景，大景深与高清成像，无视野盲区，病灶细节精准呈现
临床获益：可应对复杂肝内胆管结石、胆道狭窄、胆道肿瘤探查等疑难病例，提升复杂病例处理能力；清晰视野减少漏诊、误诊，提升诊疗精准度
患者获益：精准诊疗减少漏诊，降低结石复发率，提升远期预后；
科室获益：拓展科室诊疗适应症范围，提升区域内胆道疾病诊疗的核心竞争力，强化学科特色。
|
产品型号 |
ECH-FD I |
ECH-FD II |
|
景深 |
3-100mm |
|
|
工作长度 |
400mm |
|
|
照明方式 |
光纤导光束+YEP-I集成冷光源 |
|
|
图像质量 |
高分辨率 |
|
|
先端部外径 |
3.3mm（9.9Fr） |
4.8mm（14.4Fr） |
|
主软管外径 |
3.3mm（9.9Fr） |
4.9mm（14.7Fr） |
|
器械通道 |
1.15mm（3.5Fr） |
2.0mm（6.0Fr） |
|
适配长度 |
900mm |
|
|
适配器械 |
1mm以内器械 |
1.4mm、1.8mm器械 |
|
冲水通道 |
0.5mm（1.5Fr） |
0.7mm（2.1Fr） |
|
适配激光束 |
0.4mm、0.5mm激光束 |
0.5mm、0.6mm激光束 |
高性价比复用与本土化服务体系
国产自研可复用设计，本土化研发与服务团队，提供极具性价比的全方位胆道外科解决方案
|
对比维度 |
圆道 ® 双管三通道电子胆道镜 |
进口电子胆道镜 |
|
采购与维护成本 |
采购价较进口降低 40%-70%；设备结构设计更耐用，损耗率低，维护成本少 |
采购价格高昂，核心部件易损，单次维修费用高 |
|
消毒复用性 |
采用过氧化氢低温等离子消毒，消毒流程适配医院常规操作，花费时间短 |
高温高压灭菌，消毒时间长，流程严苛 |
|
售后服务支持 |
本土化研发服务团队，响应速度快，维修周期短，不影响科室手术排期 |
品牌服务团队多为外资派驻，响应慢，周期长达数周，易导致手术停摆 |
|
设备空间利用 |
图像处理 + 光源二合一，无需额外采购配套设备，节省手术室空间 |
图像处理、冷光源等设备独立分离，需单独采购，占用空间和预算 |
|
配套耗材适配 |
兼容常规耗材，同时配套全系列自研一次性耗材，适配性强，品类齐全 |
品牌专用耗材，选择受限，价格高昂 |
• 响应国家高端医疗设备国产化政策，提升医院设备自主可控能力，降低供应链风险；
• 大幅降低设备采购与运维成本，在医保控费政策下，提升科室成本管控能力与经济效益；
• 设备故障率低、维修快，保障手术排期稳定，不会因设备损坏导致手术停摆；
• 配套耗材成本可控，进一步优化科室收支结构。
一款专为临床医生设计的胆道镜
· 安全便捷 ·
双管三通道同步操作，手术时间缩短50%+，操控精准，大幅提升诊疗效率、 手术室周转效率和安全性
· 轻松上手 ·
单手人体工学设计，学习曲线极短，大幅降低术者操作负荷，新手快速上手， 助力科室人才培养
· 本土优势 ·
国产高性价比，采购与综合使用成本大幅降低，本土化服务提供坚实可靠的运维支持，实现降本增效
对患者
缩短住院时间，降低二 次手术风险，提升预后效果
对临床
安全高效，降低操作门槛，提升手术体验
对科室
降本增效，响应国家政策，提升经济效益和社会效益
圆道®电子胆道镜型号样式
ECH-FD I
适用于肝内胆管碎石取石治疗
主软管外径：3.3mm
视频播放失败，请稍后重试
ECH-FDII
适用于肝外胆管碎石取石治疗
主软管外径：4.9mm
视频播放失败，请稍后重试

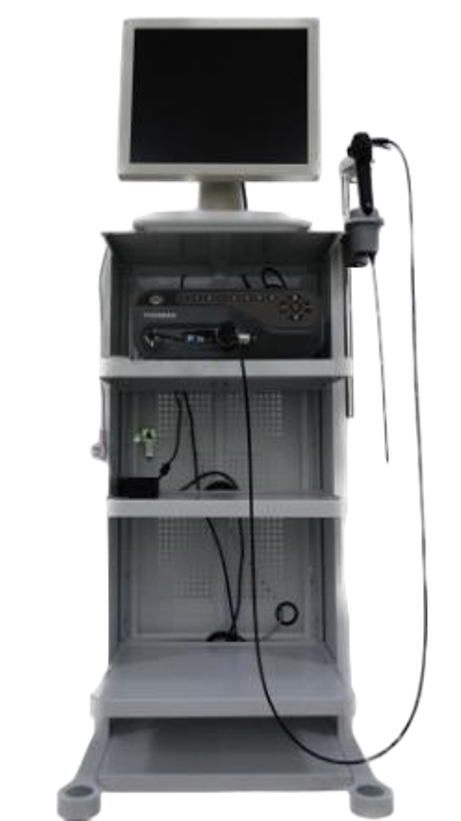

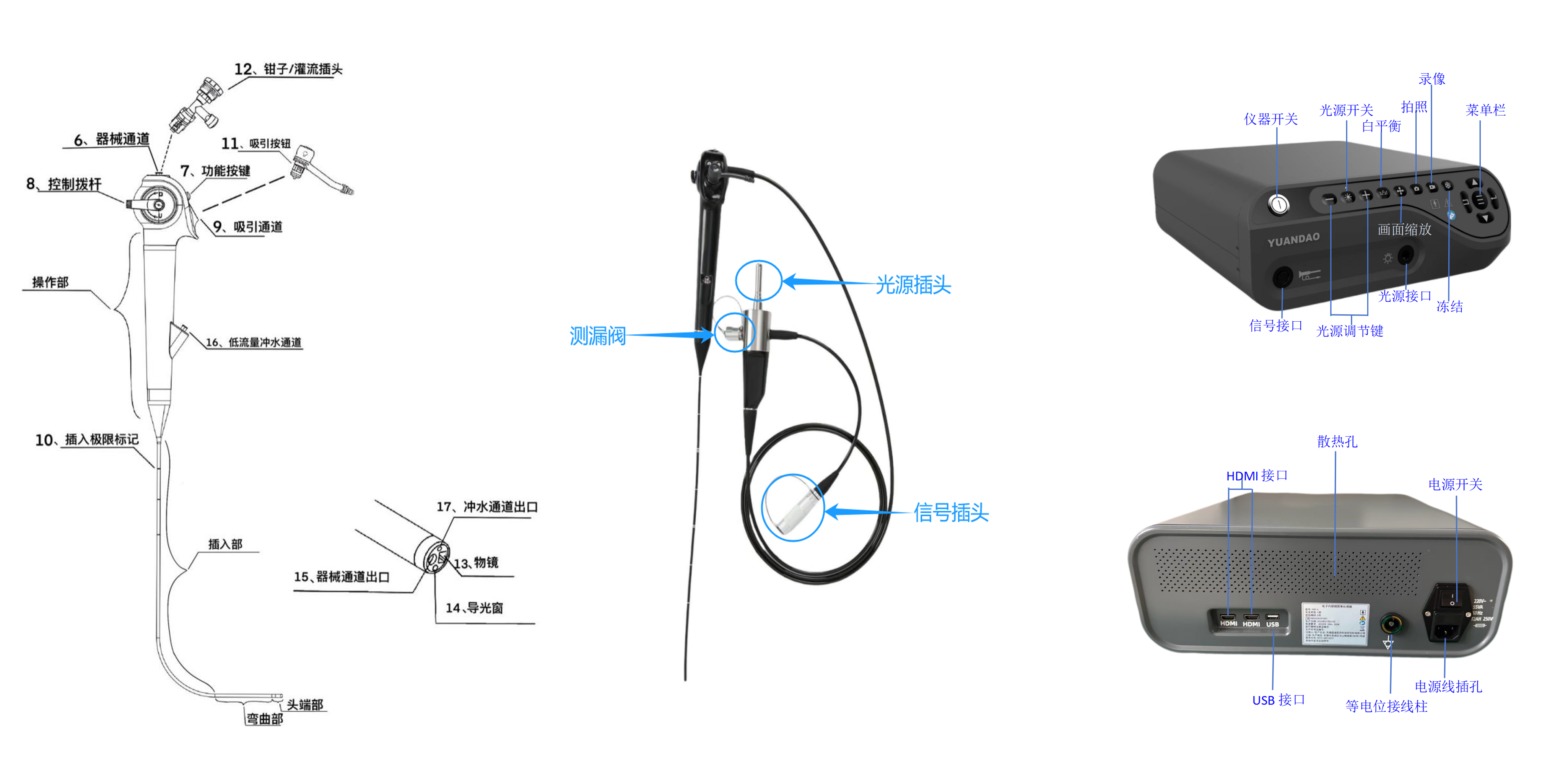

圆道®电子胆道镜产品构成

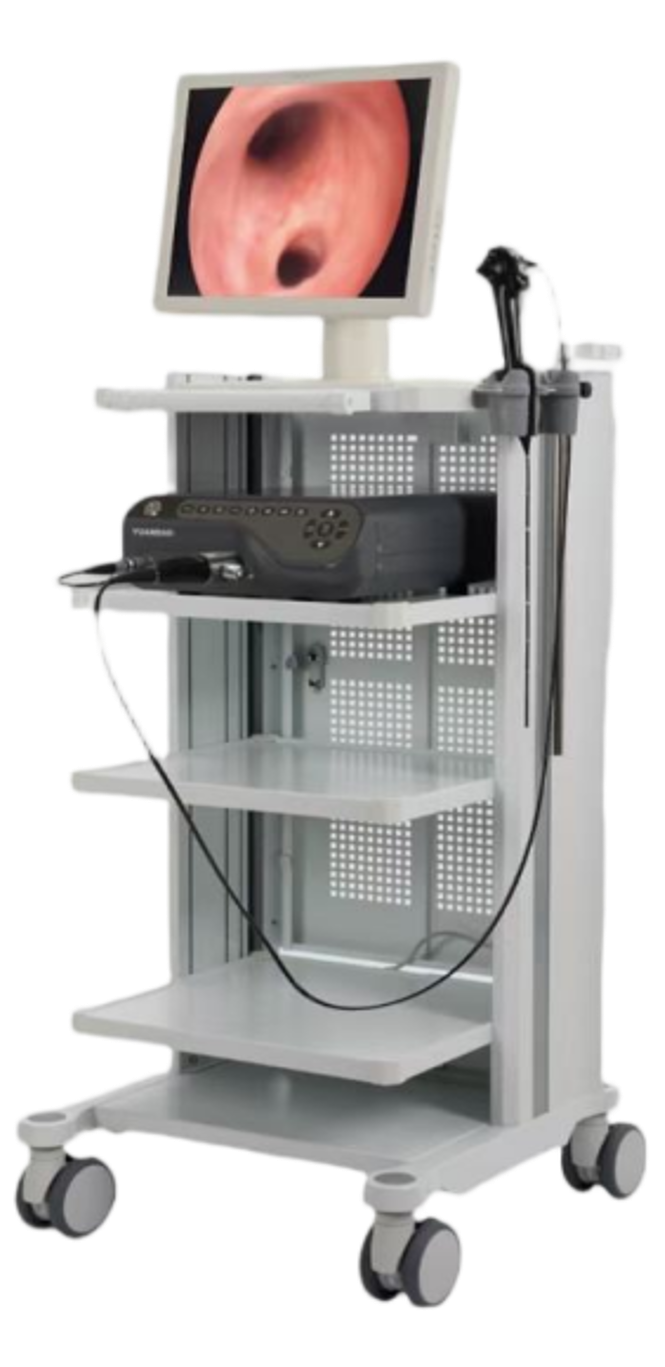

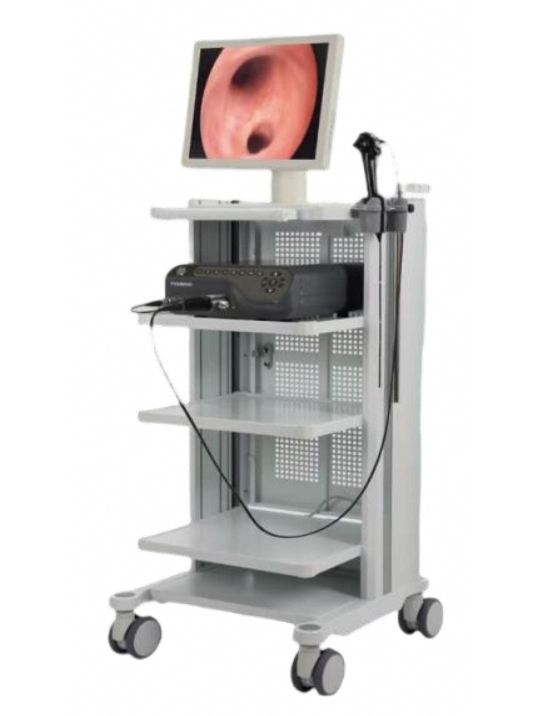

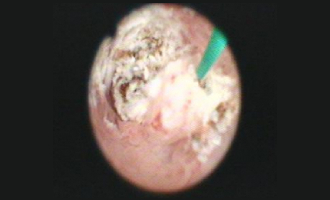

圆道®电子胆道镜实际应用展示
电子胆道镜基本操作
视频播放失败，请稍后重试

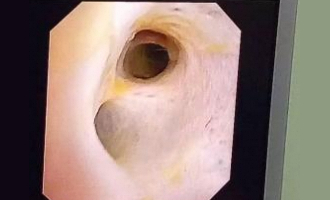

冻结画面与实时画面同屏显示方便术中对比观察
视频播放失败，请稍后重试
圆道®电子胆道镜产品构成
|
电子内窥镜图像处理器 |
||||
|
型号 |
产品描述 |
产品优势 |
特色功能 |
产品图片 |
|
YEP-I |
电子内窥镜图像处理器，将图像处理和冷光源集成一体，嵌入式系统更稳定，更适合医用 |
· 系统稳定，性能可靠 |
白平衡、拍照、录像、冻结、回放、图像缩放、图像调节等 |
|
|
电子胆道镜（4款） |
|||||||||
|
产品分类 |
型号 |
角度 | 先端部外径 | 主软管外径 | 器械通道内径 | 冲水通道内径 |
其他 |
||
|
双管三通道 |
ECH-FD I |
视场角120° U 160° D 130° |
3.3mm | 3.3mm | 1.15mm 3.5Fr |
0.5mm |
景深3- |
进液防护等级 IPX7 防电击等级 BF型 |
兼容低温等离子消毒， 无院感风险 |
| ECH-FD II | 4.8mm | 4.9mm | 2.0mm | 0.7mm | |||||
| 单通道 | ECH-FS I | 3.1mm | 3.1mm |
1.15mm 3.5Fr |
/ | ||||
| ECH-FSI | 4.8mm | 4.9mm | 2.2mm | / | |||||
圆道®内窥镜辅助诊疗耗材
|
内窥镜辅助诊疗耗材(3款) |
||||||||||
|
产品名称 |
规格形态 |
插入部直径(mm) |
工作长度(mm) |
网篮开幅(mm) |
网篮有效长度(mm) |
产品图片 |
||||
|
一次性使用内窥镜取石网篮 |
半圆型 |
Φ1.0 |
700,900 |
9.5 |
20 |
|
||||
|
无头型 |
||||||||||
|
螺旋型 |
||||||||||
|
产品名称 |
钳口闭合直径(mm) |
钳头结构和外管型式 |
钳口形式 |
工作长度 |
产品图片 |
|||||
|
一次性使用内窥镜取样钳 |
Φ1.0 |
无针、外管无包塑 |
齿口型 |
300、450、600、800、1050、1200、1300、1600、1800、2000、2300 |
|
|||||
|
Φ1.4 |
无针、外管无包塑 |
平口型 |
||||||||
|
无针、外管包塑 |
||||||||||
|
产品名称 |
钳口闭合直径(mm) |
钳头结构和外管型式 |
钳口形式 |
是否带旋转 |
工作长度 |
产品图片 |
||||
|
一次性使用内镜用活体取样钳 |
Φ1.8 |
带针、外管无包塑 |
齿口型 |
是 |
300、450、600、800、1050、1200、1300、1600、1800、2000、2300 |
|
||||
|
带针、外管包塑 |
||||||||||
|
无针、外管无包塑 |
平口型 |
|||||||||
|
无针、外管包塑 |
||||||||||
圆道®内窥镜辅助诊疗耗材

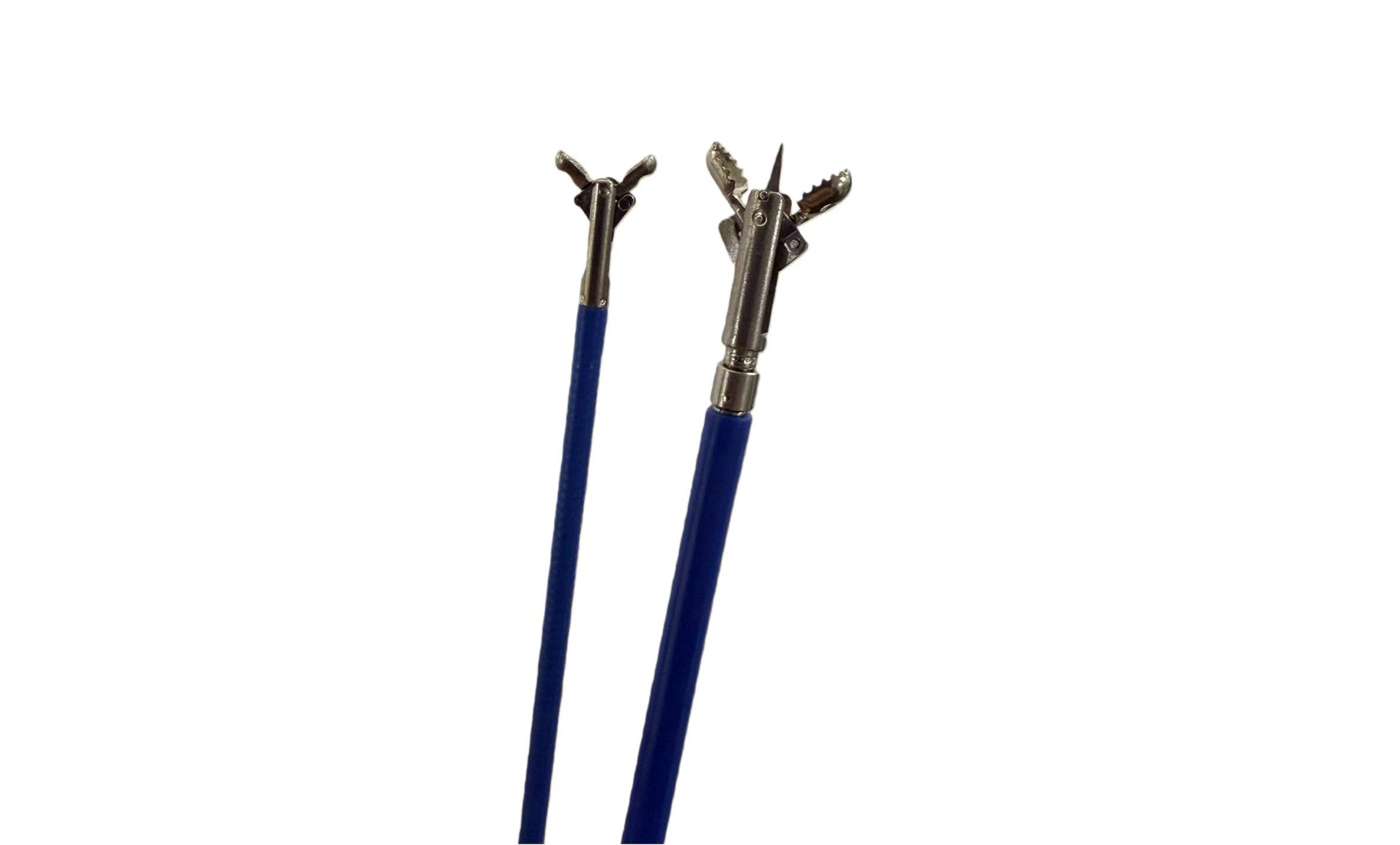

一次性使用内镜用活体取样钳、
一次性使用内窥镜取样钳：
大开口，开口>100°
头部契合度高，不易划伤钳道孔
冲压钳头取样更轻松，避免组织撕扯
四连杆结构，更大的夹持力
插入部外径：1.0、1.4、1.8、2.3mm

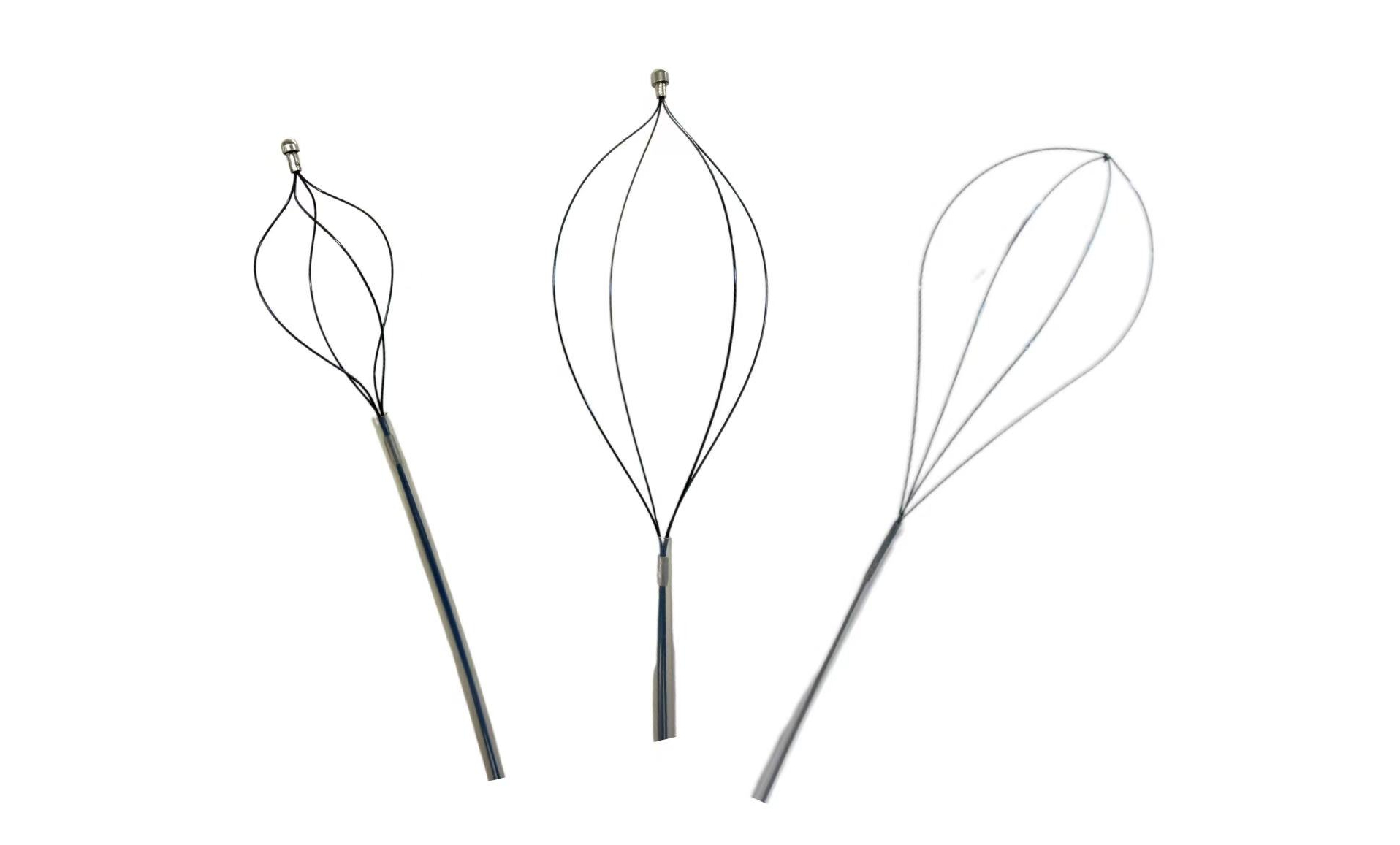

一次性使用内窥镜取石网篮:
取石和释放轻松，方便手术中反复取放
网篮回弹性好、不变形，硬度合适
优良的网篮头部结构，头端更能轻松抬起
多种型号，满足临床需求
插入部外径：1.0、1.8、2.3mm
